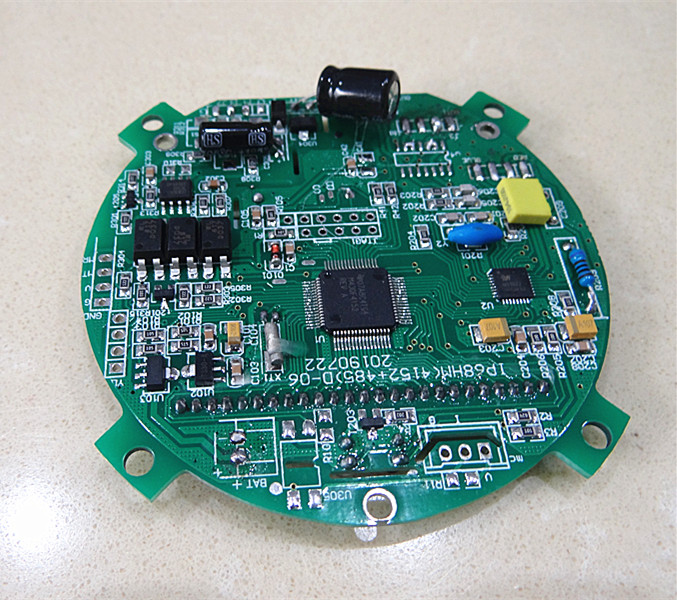

电路板为什么要做防护？当没有护形涂层的印制电路组装板暴露在潮湿的空气中时，其表面上会形成一层厚厚的水分子膜，其典型后果是会引起电泄漏和传输的间断，进而可能导致信号永久性的中断，即短路。

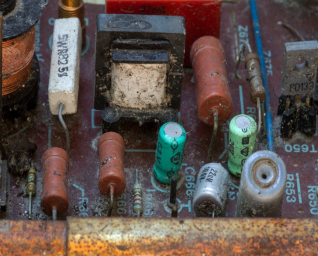

没有护形涂层的印制电路板上的湿气膜还为金属锈蚀提供了有利条件，落在组装板上的灰尘、污垢和其他环境污染物不断吸收湿气，进而扩大其负面影响，像金属碎片等导电粒子还会造成电气桥接。 为使电子产品的PCB板具有优秀的三防功效，通常会在PCB板外观涂覆一层三防涂层，以达到防水的作用，延长使用寿命。目前用于电路板防护的派瑞林parylene材料就能达到这种效果。该涂层就像是一层包在印制电路组装板周围的塑料薄膜，这层薄膜的厚度为20-30um，它能将灰尘和环境污染物密封在电路板外面。 派瑞林纳米防水涂层的基本原理：
Parylene涂敷属于气相沉积,整个生产过程不存在液态,因此涂层也不存在通常液体涂层所很难避免的边角效应及流挂征象。
1.该涂层安全环保，无色透明，无毒无害，不易燃，防潮防湿防腐蚀。
2.当电子产品经过镀膜处理后，会在外观形成一层纳米级的防护膜，从而实现防水的目的。经过实验测试，处理后的电子产品可以在水中浸泡达数个小时，而各项功能依然正常运行，完全没有影响。
3.该产品广泛应用于：电子数码产品、电子元器件、PCBA板、细密仪器等。

如果您有需要镀膜的电子产品，欢迎致电咨询15250068460/19901480115 。
